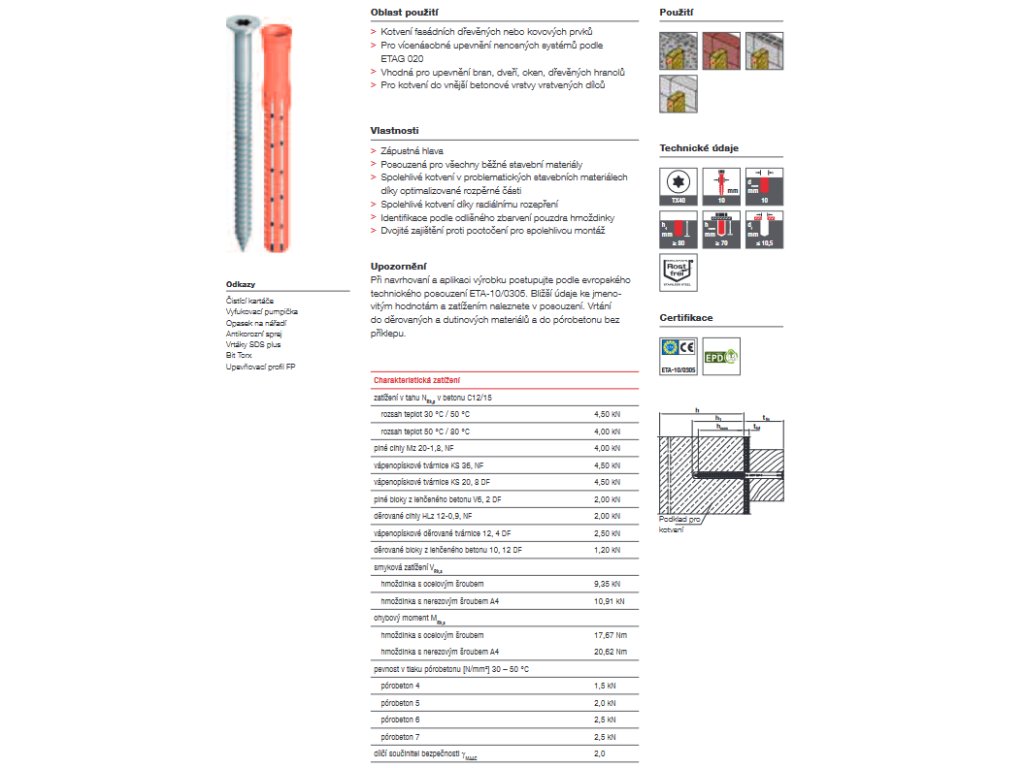

EJOT® fasádní hmoždinka SDF-S-10H vrut nerez A4

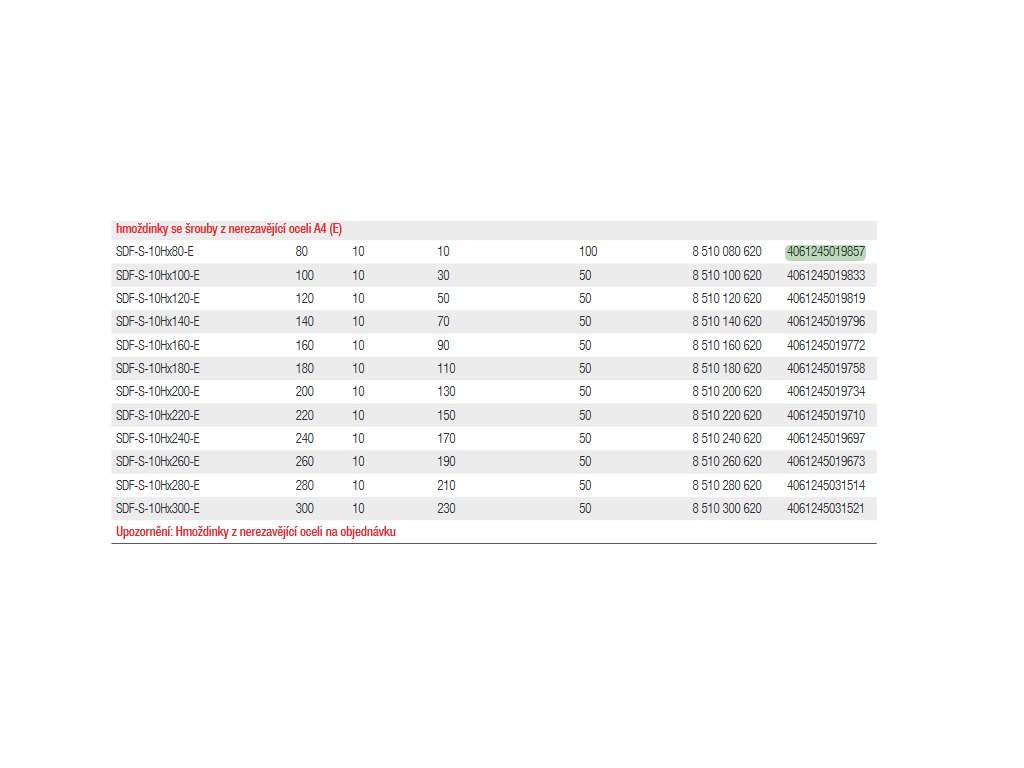

Detailní popis produktu

Technické údaje

Jmenovité hodnoty

• Průměr: 10 mm
• Hloubka vrtaného otvoru h₁:  ≥ 80 mm
• Účinná kotevní hloubka v betonu h_nom: ≥ 70 mm
• Průměr vrtaného otvoru d₀:  = 10 mm
• Průchozí otvor v připojovaném dílu d_f:  ≤ 10,5 mm
• Utahovací drážka: vnitřní T40

Přípustné zatížení

• Zatížení v tahu N_Rk,p v betonu C12/15
  • rozsah teplot 30 °C / 50 °C: 4,50 kN
  • rozsah teplot 50 °C / 80 °C: 4,00 kN


  •
• plná cihla Mz 20-1,8, NF: 4,00 kN
• vápenopísová tvárnice KS 36, NF: 4,50 kN
• vápenopísová tvárnice KS 20, 8 DF: 4,50 kN
• tvárnice z lehčeného betonu V6, 2 DF: 2,00 kN
• děrovaná cihla HLz 12-0,9, NF: 2,00 kN
• vápenopísová děrovaná tvárnice KSL 12, 4 DF: 2,50 kN
• děrované bloky z lehčeného betonu Hbl 10, 12 DF: 1,20 kN
• Smyková zatíženíV_Rk,s
  • hmoždina s ocelovým šroubem: 9,35 kN
  • hmoždinka se šroubem z nerezu A4: 10,91 kN


  •
• Ohybový moment M_Rk,s
  • hmoždinka s ocelovým šroubem: 17,67 kN
  • hmoždinka se šroubem z nerezu A4: 20,62 kN


  •
• Pevnost v tlaku pórobetonu [N/mm²]: 30 - 50 °C
  • pórobeton: 4: 1,5 kN
  • pórobeton: 5: 2,0 kN
  • pórobeton: 6: 2,5 kN
  • pórobeton: 7: 2,5 kN


  •
• Dílčí součinitel bezpečnosti γ_MAAC: 2,0
