Šroub samovrtný pro sedvič. panely s podložkou ONR - max. 12 mm - Zinc Flake

R-ONR Samovrtné šrouby pro sendvičové panely - vrtná kapacita 12 mm
Samovrtné šrouby pro sendvičové panely se speciální povrchovou úpravou Zinc Flake
Použití
• Montáž opláštění budov
systémem sendvičových
panelů přímo do ocelové
konstrukce
• Montáž střešních panelů
přímo do ocelové konstrukce
Vlastnosti a výhody
• Zvýšená hlava šroubu pro pevné osazení v nádstavci
a pro maximální přenos síly
• Povrchová úprava Zink Flake (vločkový zinek) -
Kategorie korozní agresivity C5
• Povrchové kalení - Povrchově tvrzený šroub pro
pevnou montáž. Vnitřní pružné jádro dříku se
přizpůsobí namáhání ve střihu, které vzniká díky
povětrnostním vlivům působící na panely
• Speciální tvar podložky - zesílená hliníková
samovulkanizační podložka s integrovaným EPDM
těsněním o tloušťce min. 3mm. Vysoká odolnost vůči
povětrnostním vlivům a UV záření. Zaručená stabilita
v teplotních rozdílech -50 až +180°C
• Dodatečný závit - rozšířený vrchní závit 6,3mm s
hrubým stoupáním pro optimální usazení šroubu.
Brání promáčknutí a pomáhá k přitlačení podložky k
panelu
• Hlavní závit - samořezný tvar závitu o průměru
5,5mm pevně osadí šroub v ocelovém profilu
• Samovrtný hrot šroubu - umožňuje montáž bez
předvrtání do profilu 12mm
Certifikáty
• ETA-17/0518
R-ONR
Podkladový materiál
Certifikováno pro:
• Ocel válcovaná za studena
• Ocel válcovaná za tepla

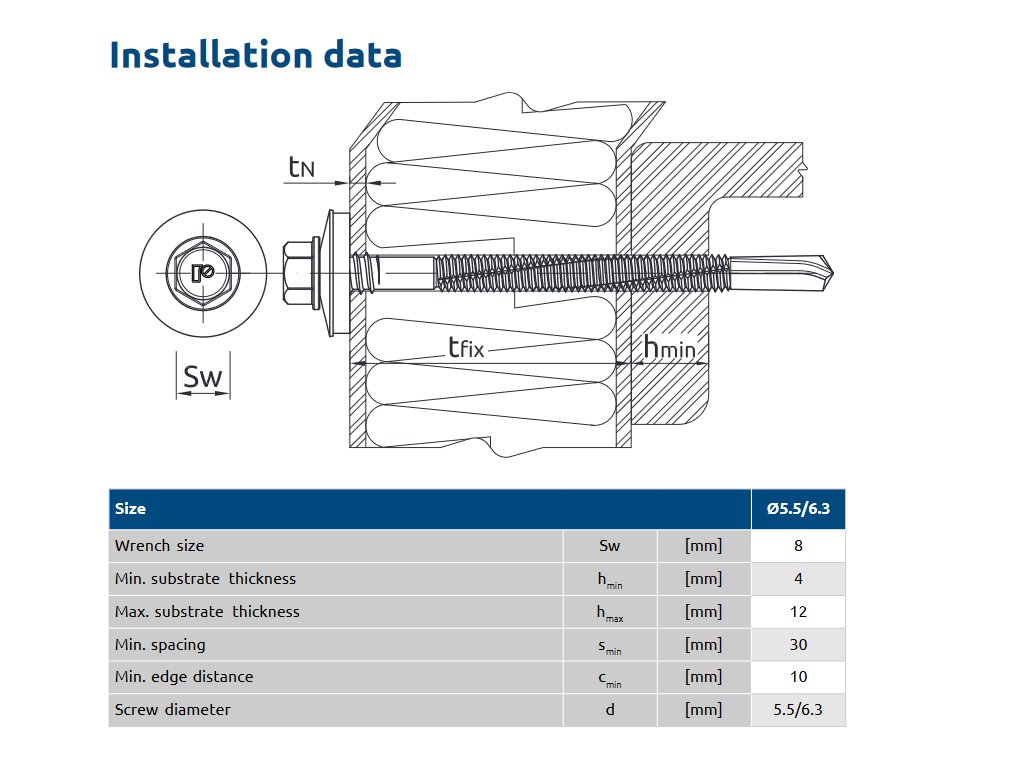

Způsob montáže

1. Vrut musí být nainstalovaný v úhlu 90 st. k podkladu.

2. K montáži používáme magnetickou násadu.

3. Používáme nízké počáteční otáčky.

4. Otáčky snížíme, když si všimneme zploštění podložky.

5. Používáme šroubovák s nastavitelným točivým momentem nebo s omezovačem hloubky. Pozor: nepoužíváme vrtačku.

6. K montáži používáme šroubovák s otáčkami: 1600–2000 to./min., s nastavitelným utahovacím momentem.
