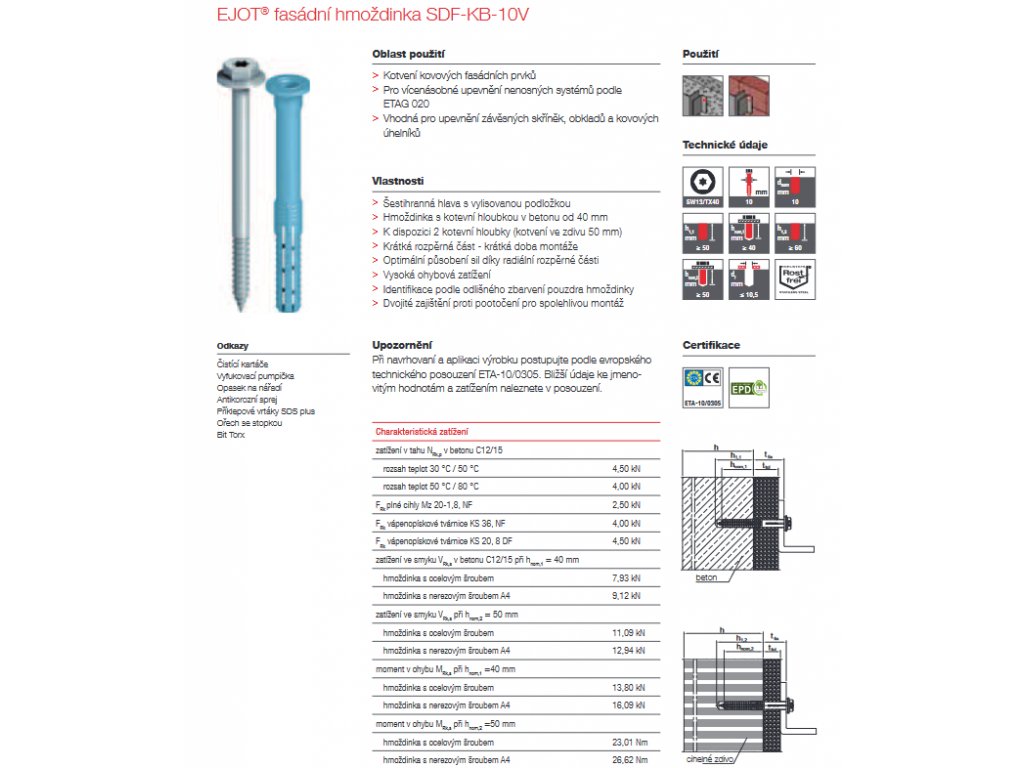

EJOT® fasádní hmoždinka SDF-KB-10V nerezový vrut

Oblast použití

• Kotvení fasádních kovových prvků
• Pro nenosné obkladové systémy podle ETAG 020
• Vhodná pro konstrukční upevnění závěsných skříní, obkladů a kovových úhelníků

Vlastnosti

• Šestihranná hlava s vylisovanou podložkou
• Hmoždinka s kotevní hloubkou v betonu od 40 mm
• K dispozici 2 kotevní hloubky (kotvení ve zdivu 50 mm)
• Krátká rozpěrná zóna = krátká doba montáže
• Optimální působení sil díky radiální rozpěrné části
• Vysoké ohybové momenty
• Povrchová úprava šroubu bez Cr⁶⁺
• Identifikace podle odlišného zbarvení pouzdra hmoždinky
• Dvojitá ochrana proti protočení pro spolehlivou montáž
• S šestihrannou hlavou

Technické údaje

Jmenovité hodnoty

• Průměr: 10 mm
• Hloubka otvoru v betonu h_1,1: ≥ 50 mm
• Účinná kotevní hloubka v betonu h_nom,1: ≥ 40 mm
• Hloubka otvoru ve zdivu h_1,2: ≥ 60 mm
• Účinná kotevní hloubka ve zdivu h_nom,2: ≥ 50 mm
• Průměr otvoru d₀: 10 mm
• Průchozí otvor v připojovaném dílu d_f ≤ 10,5 mm
• utahovací drážka: vnitřní T40
