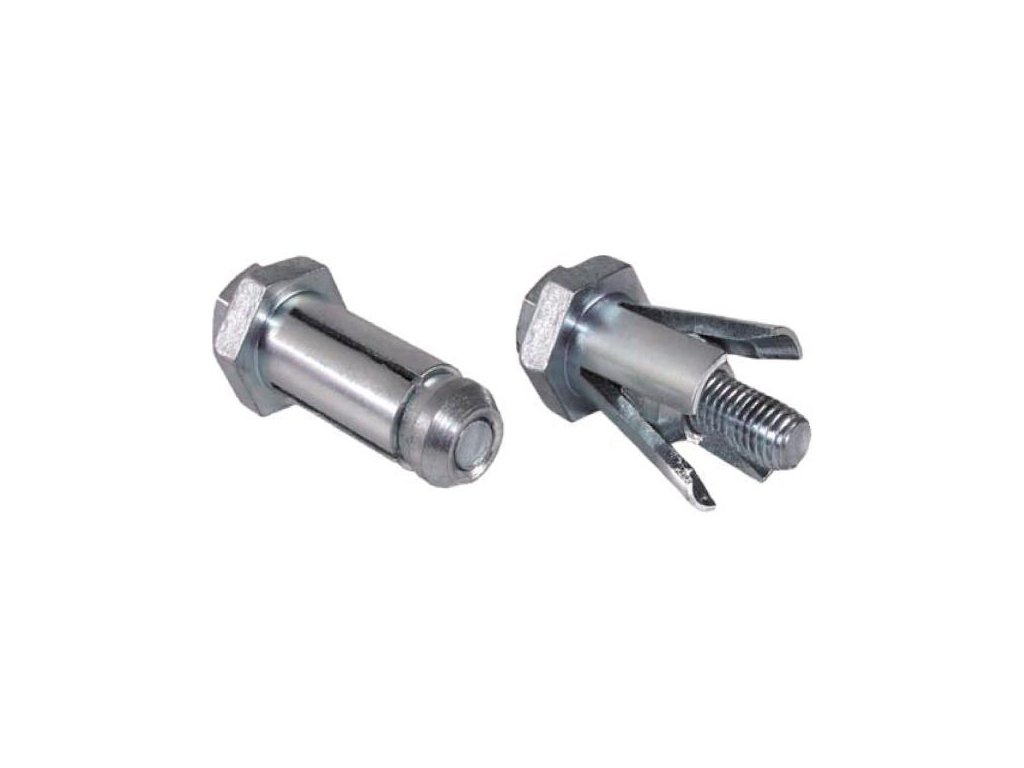

BOXBOLT BQ Z upevnění dutých profilů pro ocelové konstrukce, ocel pozink

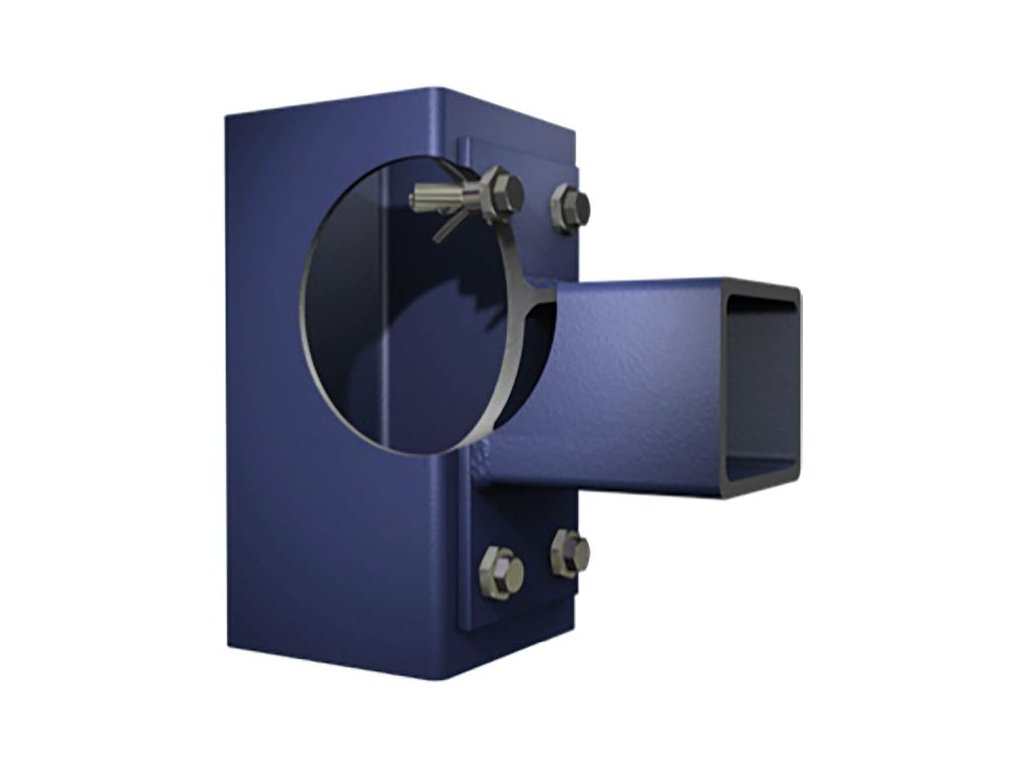

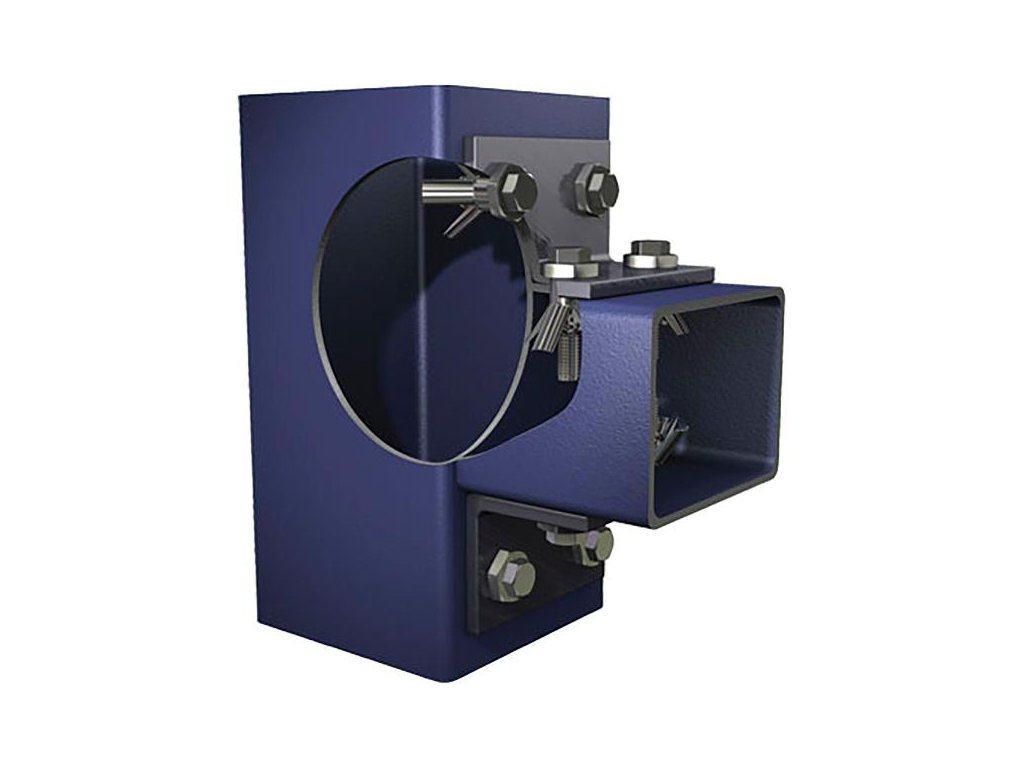

Upevnění dutých profilů pro ocelové konstrukce

1. Navrtat do spojovaných profilů otvory příslušných průměrů a roztečí.
2. Odhrotujte navrtané díry.

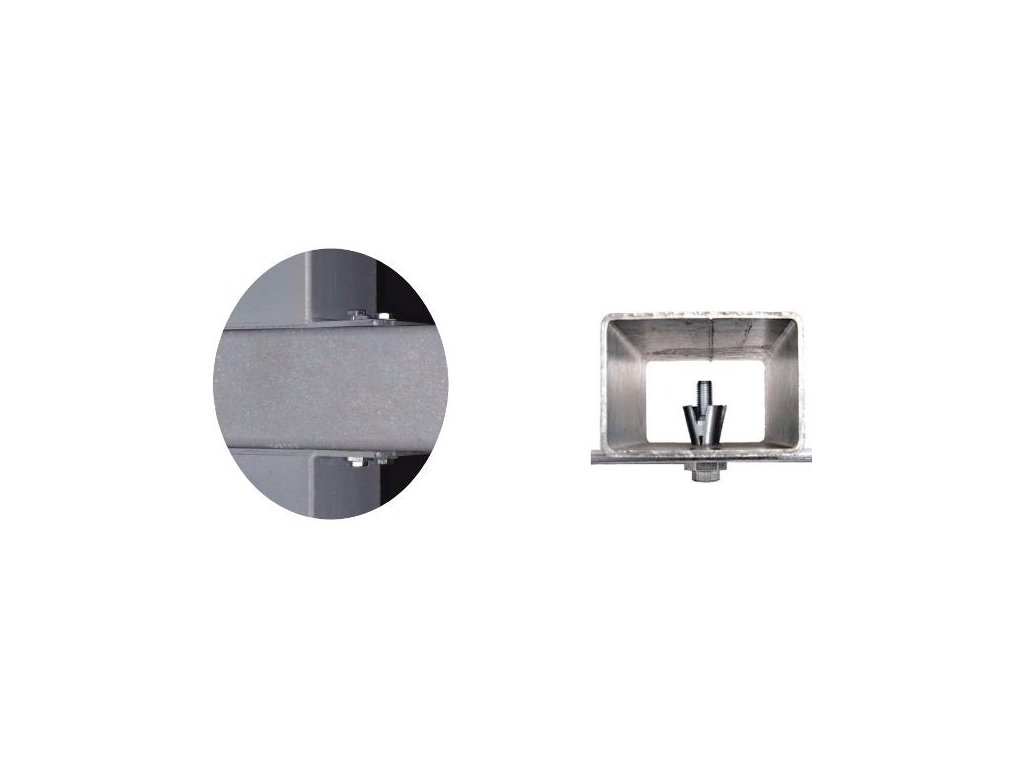

3. Vyrovnejte profily nad sebe tak, aby:

• oba profily ležely na sobě rovně a bez mezery. Případně použijte svěrky pro upevnění obou profilů bez mezer.
• byly oba otvory srovnány. Případně použijte pro srovnání otvorů trn.

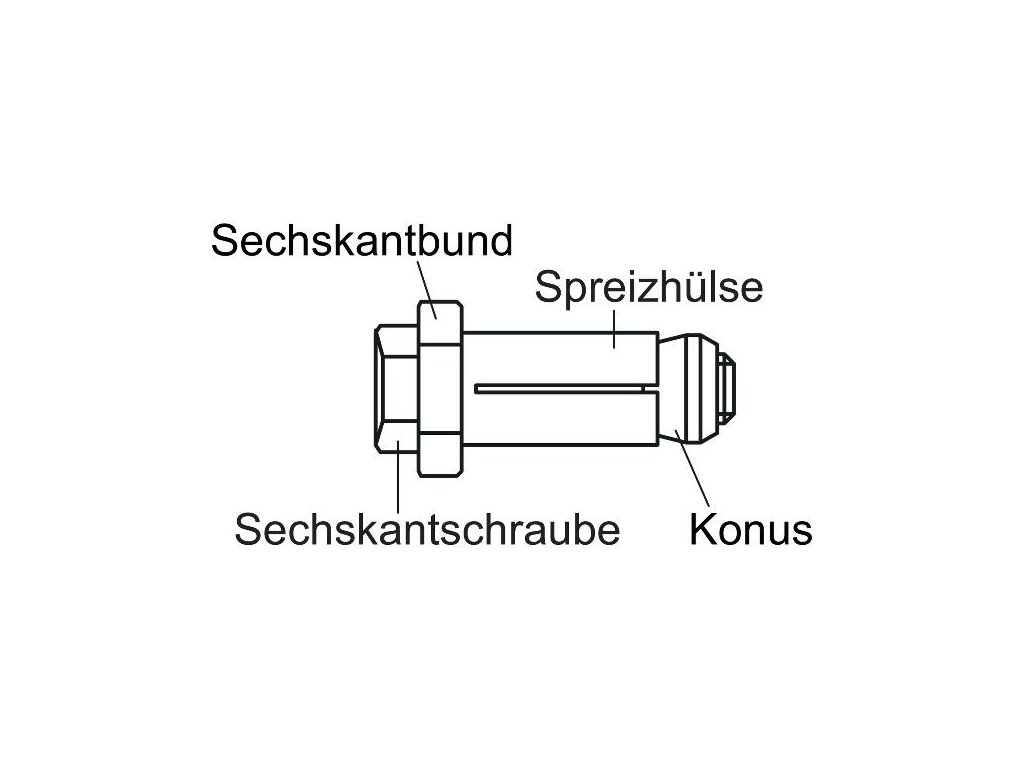

4. Zasuňte BOXBOLT do otvoru. Ujistěte se, že nákružek doléhá bez mezery na profil.
5. Tip: Pro montáž doporučujeme speciální nástroj BOXSOK. Pokud k montáži použijete BOXSOK, dále krok 7.
6. Přidržte přírubu šestihranným klíčem a utáhněte šroub udaným utahovacím momentem.
7. Nasaďte BOXSOK na BOXBOLT, tak aby BOXSOK doléhal na profil. Případně musíte vnitřní nástavec BOXSOK pootočit, aby BOXSOK dosedl na BOXBOLT.
8. Držte BOXSOK přímo a utahujte šroub vnitřním nástavcem BOXSOK.
9. Odstraňte nástroj a zkontrolujte utahovací moment šroubu. Eventuelně utahovací moment upravte.
